iECHO TK4S 5521 Раскройный комплекс

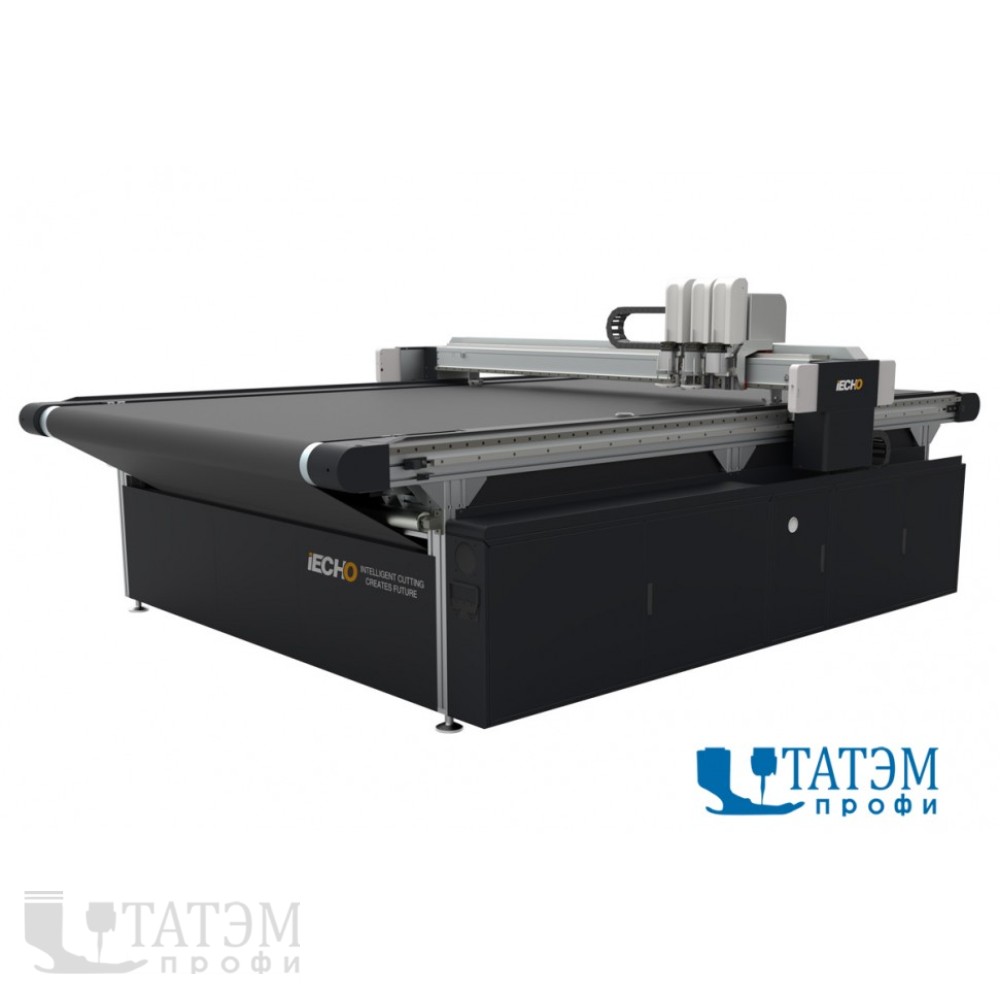

iECHO TK4S 5521

Плоттер предназначен для резки и однослойного раскроя материалов (до 50 мм) без применения лекал и режущих штампов

TK4S имеет прочный алюминиевый стол модульной конструкции. Это очень удобно, так как машина поставляется в разобранном состоянии, и ее не сложно пронести и установить в производственном помещении, даже не оснащенном широким дверным проемом.

Модель оснащена тремя модулями, что позволяет одновременно установить 3 инструмента, которые последовательно смогут работать в одном здании. В базовую комплектацию входит несколько видов ножей: осциллирующий, статический, дисковый, фрезеровочный. Благодаря удобной модульной конструкции, заменять требуемые инструменты легко и быстро.

Плоттеры могут быть оборудованы системой Vision Cut, которая позволяет автоматически определять контур изображения и создавать файл резки. И системой HD Projection System, которая проецирует контуры кроя на поверхности заготовки. Также, в устройства могут быть внедрены следующие дополнительные модули: Punch and Notch модуль, позволяющий с большой скоростью и точностью пробивать круглые отверстия различных диаметров и делать V-образные и l-образные надсечки. Нестинг - дополнительный программный модуль, который позволяет автоматически разложить лекала на материале.

ООО "Татэм профи" официальный представитель IECHO в РБ.

Особенности:

• Быстрая и точная настройка глубины реза;
• Вакуумный насос размещен в коробке, изготовленной из звукоизолирующих материалов, снижая уровень шума на 70%, тем самым обеспечивая комфортную рабочую среду;
• Конвейерная система позволяет вырезать и собирать материалы автоматически, увеличивая производительность;
• Вся электроника оборудования удобно размещена сбоку в специальном отсеке. Его можно легко открыть и выполнить профилактические работы;
• TK4S в автоматическом режиме включает нужную вакуумную зону. Если резка происходит только на одной стороне плоттера, вакуум второй автоматически выключается;
• Улучшенная система безопасности при работе оператора. Если какой-либо предмет попадает в режущую зону, задание ставится на паузу;
• В конфигурацию TK4S внедрены линейные направляющие японского производителя THK.

IECHO TK4S можно оснастить дополнительными инструментами для еще более комфортной работы:

• Электрический осциллирующий нож EOT подходит для резки мягких и жестких материалов, в том числе и резины, ПВХ, композитных панелей, полимеров, пластиков. Работает от электропривода;
• Ротационный инструмент PRT. Его 10-гранный вращающийся нож с электроприводом может обрабатывать материалы с низкой температурой плавления. Сжатый воздух защищает инструмент от остаточных волокон и других отходов;
• Пневматический осциллирующий нож POT имеет большую амплитуду колебания ножа в вертикальной плоскости и большее усилие, что позволяет обрабатывать более твердые материалы;
• Высокоскоростной фрезерный инструмент с частотой вращения шпинделя более 5000 оборотов в минуту применяется для резки и гравировки материалов различной твердости. Он оснащен мощным пылесосом, который позволяет эффективно очищать обрабатываемую поверхность;
• Нож KissCutTool отлично справится с надсечкой и резкой тонких материалов.

IECHO TK4S оптимально подойдет для различных направлений:

• Обтяжка для мебели, элементы декора;
• Текстиль, одежда;
• Сумки и обувь из кожи и кожзама;
• Чехлы для автомобильных сидений и др
• Любая промопродукция - наклейки, флайеры, буклеты, брошюры.

Основные характеристики:

• Производитель: iECHO
• Устройство: плоттер
• Формат: более А0
• Формат плоттера: 83" (2100 мм, A0+)
• Тип: режущий
• Назначение: контурная резка

Резка

• Область резки: 5500 x 2100 мм
• Прорезаемые материалы: бумага, гофрокартон, синтетические пленки (ПЭ, ПП, ПВХ), резина, мех, ковролин, подкладочные и нетканые материалы, сотовый поликарбонат, картон, акрил, пластик, ткани, кожа, кожзам
• Ширина резки: 2100 мм
• Скорость резки: 1500 мм/с
• Контурная резка: да
• Оптический датчик (резка по меткам): опция
• Точность резки: 0,1 мм

Дополнительные

• Максимальная толщина носителя: 50 мм
• Особенности: вакуумный прижим
• Ширина материала: 2100 мм
• Размер рабочего стола: 5500 x 2100 мм
• Тип двигателя: серводвигатель
• Тип подачи материала: планшетный
• Функции безопасности: Safety Device
• Набор команд: DXF; HP-GL; PDF; ISO
• Интерфейс USB: нет
• Интерфейс Bluetooth: нет
• Интерфейс Ethernet: нет
• Интерфейс Wi-Fi: нет
• Интерфейс: последовательный порт
• Требования к электросети: 220 В/380 В, 50 Гц

Габариты, вес, комплектация

• Программное обеспечение: iBrightCut, CutterServer
• Подставка: в комплекте
• Официальная гарантия: 1 год

Модель оснащена тремя модулями, позволяющими одновременно использовать до трех инструментов, таких как осциллирующий, статический, дисковый и фрезеровочный ножи, что значительно увеличивает эффективность работы. Система Vision Cut автоматически определяет контуры изображений и создает файл резки, а HD Projection System проецирует контуры на заготовку, что упрощает процесс раскроя.

Уникальные возможности TK4S включают Punch and Notch модуль для быстрого пробивания отверстий и надсечек, а также программный модуль Нестинг для оптимизации раскроя. Удобная настройка глубины реза, звукоизолированный вакуумный насос и автоматическое управление вакуумными зонами создают комфортные условия для работы.

Система безопасности гарантирует защиту оператора, приостанавливая работу при попадании посторонних предметов в режущую зону. Линейные направляющие японского производителя THK обеспечивают высокую точность и надежность.

iECHO TK4S идеально подходит для обтяжки мебели, текстиля, производства сумок и обуви, а также для создания промопродукции, включая наклейки и буклеты. Это универсальное и высокоэффективное оборудование станет незаменимым помощником в вашем бизнесе, обеспечивая высокое качество и скорость выполнения работ.
